GAINE DE DRAINAGE


Le drain, en matière thermoplastique, est une des solutions adoptées dans la substitution des tuyaux d'argile et de ciment. Cette technique est apparue à partir d’un processus français qui permet d'obtenir une perforation parfaitement homogène. Bien que le tuyau soit léger, il est suffisamment rigide pour résister aux effondrements du sol.

Sa grande quantité d'orifices offre un équilibre au tuyau, et dont sa haute efficacité, selon les indications du Centre Technique Spécialisé, a été suffisamment vérifié à travers de nombreux tests réalisés en laboratoire ainsi qu’à travers de nombreux essais « in situ » dans plusieurs pays et surtout en Angleterre.

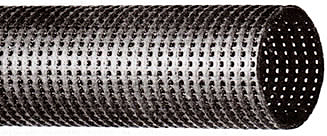

Ce tuyau est fabriqué, par extrusion continue, par le processus TRICAL, et est composé de 12.000 à 24.000 trous par mètre, selon son diamètre de 45, 55, 65 ou 100 mm. Sa longueur standard est de 5 m.

Principales caractéristiques de la Gaine de Drainage TRICAL-CETAP/SINORPLÁSTICOS:

  1. Impérissable
  2. Légère
  3. Facile d'application
  4. Adaptable aux mouvements des sols



Détails Techniques

Caractéristiques

Désignation Référence Diamètre Présentation *
Gaine de Drainage T. 45 45 Tuyau 5 m
T. 55 55 Tuyan 5 m
T. 100 100 Tuyan 5 m
T. 1001 100 Tuyan 5 m

1 50% du tuyau perforé, pour filtrer ; 50% du tuyau lisse pour laisser couler l’eau.

* La longueur des tuyaux est standard pour application selon les indications d’emploi

GAINE DE DRAINAGE


Méthode d'application des gaines de drainage

Profondeur d'application

La profondeur, à laquelle les tuyaux doivent être placés, dépend de la nature des terrains, du type de culture et du niveau au lequel l'eau coule dans le terrain. De toute façon, ils doivent être placés à une profondeur ne causant pas de problèmes lors des traitements des sols, 70 à 80 cm dans la majorité des cas suffisent.

Diamètres plus conseillés

Le drainage doit être fait avec des tuyaux de diamètres différents : 65 et 45 ou 100 et 55 mm. Les diamètres les plus grands seront les lignes maîtres, les autres seront ceux de capture d’eau (voir schéma). Dans de nombreux cas, les deux tuyaux pourront être aussi de même diamètre.

Union des tuyaux

Pour unir les deux tuyaux, il suffira d'effectuer une entaille dans l’un des tuyaux deux ouvertures de 5 à 6 cm facilitant ainsi l’emboitement de l’autre tuyau. Il est conseillé, bien que non nécessaire, que les tuyaux de capture soient introduits dans les tuyaux des lignes maîtres à une hauteur rudimentaire. Pour ce type de drainage, les gaines de capture doivent être coupées en « V » sur l’extrémité qui sera emboutie dans l’autre gaine afin que l’ouverture ne soit pas si petite.

Nombre de tuyaux à utiliser

Les tuyaux, qui constituent les lignes maîtres, devront être placés à environ 12 m de distance les uns des autres. Ils seront le pilier du drainage et seront distants de 5 à 10 mètres les uns des autres selon la quantité d’eaux à drainer. Quant il ne sera pas nécessaire d’accroître les coûts de drainage et si la solution trouvée apporte les résultats escontés, nous conseillons l’application de «gaine maîtres » tous les 12 mètres. Cette solution permet, les cas échéants, de rajouter d’autres gaines, et de réduire les coûts de drainage. Si le résultat n’est pas concluant, il permet d’être réajusté.

Orientation des tuyaux dans le terrain

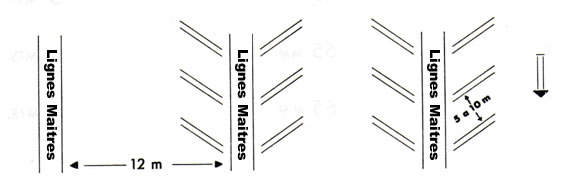

Les tuyaux, qui constituent les lignes maîtres, doivent être placés dans le sens dans lequel l'eau coule (inclination du terrain). La ligne de drainage sera perpendiculaire aux lignes maîtres et ce dans le sens de la coulée d'eau. Par exemple, si l’eau coule dans le sens indiqué par la flèche (à droite), l’application des gaines de drainage doit se faire comme l’indique le croquis :



Signalisation de drainage

Il est conseillé de signaliser la présence de drainage, surtout s’il est prévu d’augmenter la capacité des gaines. La signalisation devra se faire par l’affichage d’un schéma (vue aérienne du terrain) indiquant l’emplacement des gaines.

Mise en palce des tuyaux

Les tuyaux doivent être implantés au milieu d’une couche de gros sable ou granulats dont la fonction principale est de filtrer les eaux à drainer. Son efficacité sera garantie selon l’épaisseur de la couche. Une couche de 5 cm sera suffisante. De par sa fonction, cette couche de gros sable ou granulats, on en déduit que l’utilisation du gravier soit meilleure que rien ; elle diminue considérablement son efficacité. L’idéal serait que cette couche de gravier enveloppe la couche de gros sable ou granulats. Mais il est clair qu’un tel procédé, bien qu’étant très efficace, est très onéreux et ne doit être, dans la plupart des cas, envisageable. Il est évident que l'on ne doit pas appliquer des matières organiques autour des tuyaux pouvant se putréfier et obstruer les trous des gaines.
